手机供应链加速进军电子烟,多种新工艺助力电子烟升级

电子烟作为新兴的电子设备,国外市场份额逐年增多,国内关注度日益提高,全球电子烟预计2025年实现614亿美元的市场规模。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

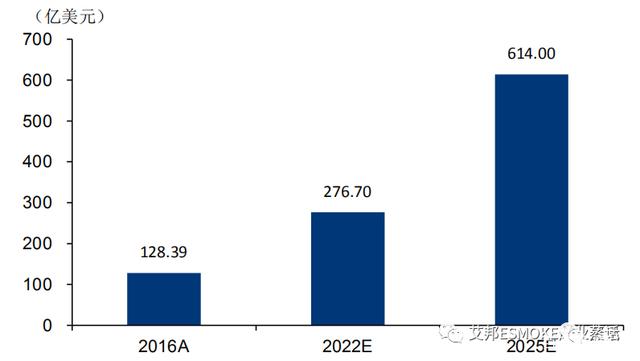

图 全球电子烟2025年市场规模预计(来源华泰证券)



作为一个与烟民朝夕相伴的产品,外观特性是激发购买欲望及展示身份品味的一个重要指标。以下小编整理的多项手机行业工艺技术,有望助力电子烟设备的颜值提升。

手机行业对电子烟行业的渗透及资源布局已无声无息的进行,电子烟行业对人员、资金、设备等资源的需求量远小于手机,两个行业的交流互通有利于激活手机产业链的闲置产能,同时为电子烟产业链带来新的活力:

1)目前酷派、金立等手机行业CMF、ID、结构工程师从手机品牌终端向大的电子烟企业流入;

2)手机行业在加快布局电子烟,近期酷派与波顿集团旗下源格林签订战略合作协议,进军电子烟市场,强强联手将推出的COOL系列电子烟产品必将在中国电子烟市场刮起一阵飓风!COOL电子烟采用的是国际领先的烤烟技术,外观设计也是非常漂亮;

3)手机行业供应链纷纷加码电子烟产业,金属加工、IMD、MIM、注塑陶瓷、设备方面、CNC、压铸、抛光设备、烧结炉、注塑机等设备加大转向电子烟。

目前的电子烟时代,可谓是百家争鸣,正如智能手机的山寨机与品牌机同行的时代,品质良莠不齐,同质化严重,对电子烟设备功能及外观做差异化技术升级是未来取胜的法宝!



一.、2.5D/3D玻璃

2.5D玻璃在手机上可以做为前盖板或背盖装饰板使用,3D玻璃更多的是做背盖装饰板。2.5/3D玻璃经过贴膜工艺,可以呈现多种炫丽的光学镀膜效果,在各大终端多个机型上广泛应用。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

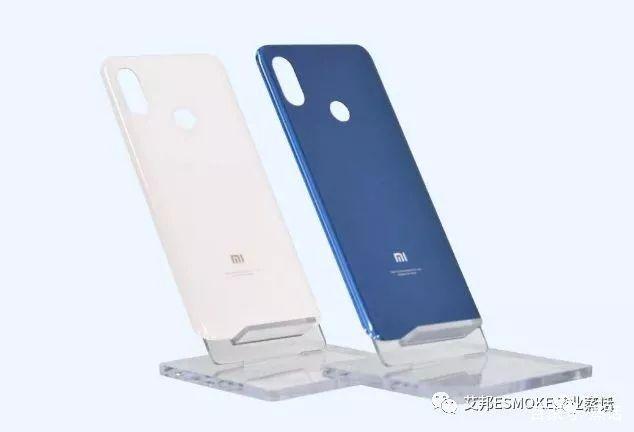

图 小米8 四曲面3D玻璃

在电子烟上,2.5/3D玻璃可以用在大烟上,做为装饰面板或显示屏面板,对比传统的塑胶镜片,大幅提升产品档次质感。

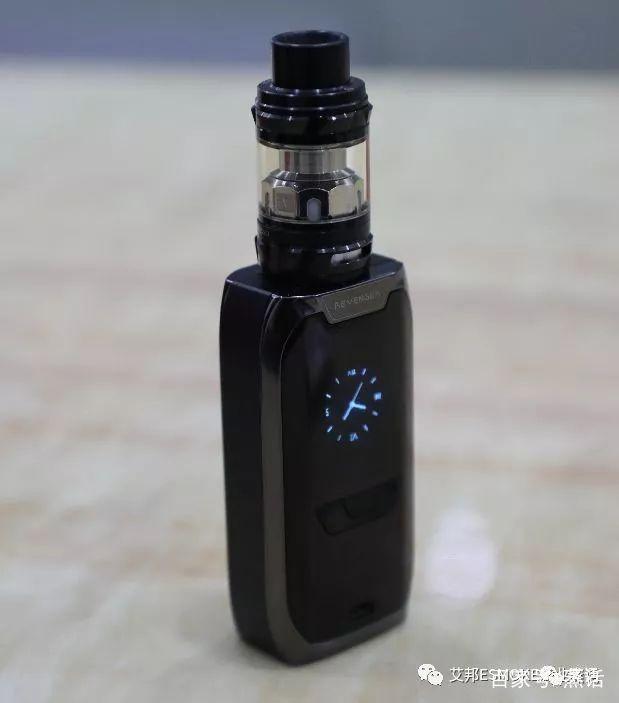

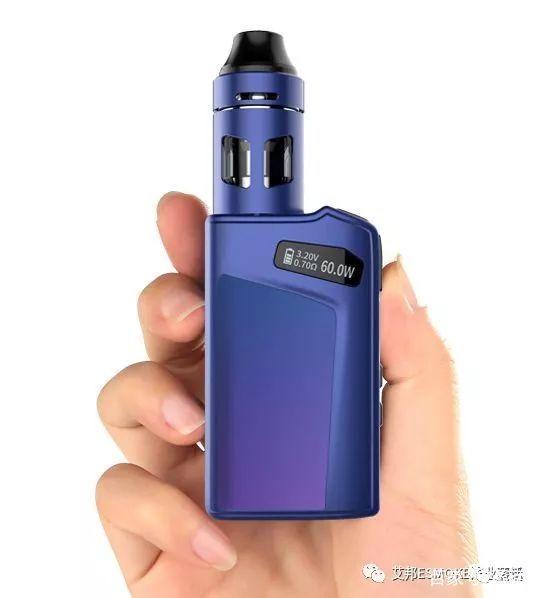

图 欧凡尔电子烟TT200



二、铝金属加工



手机的中框及背盖广泛的使用到铝合金CNC+阳极氧化技术,其中阳极氧化又分为普通喷砂+阳极氧化、微弧氧化、高亮抛光氧化、渐变色氧化等。在小功率电子烟上,普通喷砂+阳极氧化广泛应用在铝挤烟管上,如美国明星品牌小烟JUUL的烟管应用了喷砂+阳极氧化。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

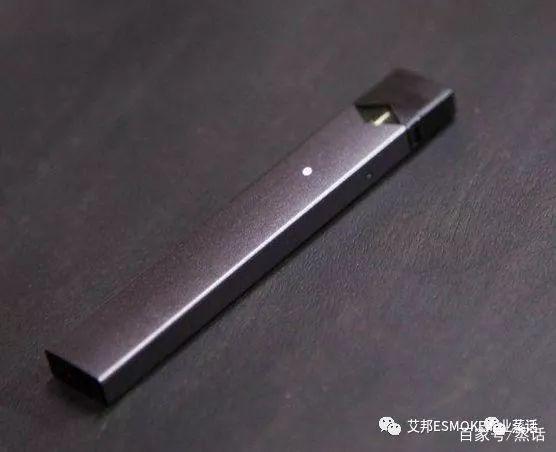

图 JUUL电子烟(来源网络)

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

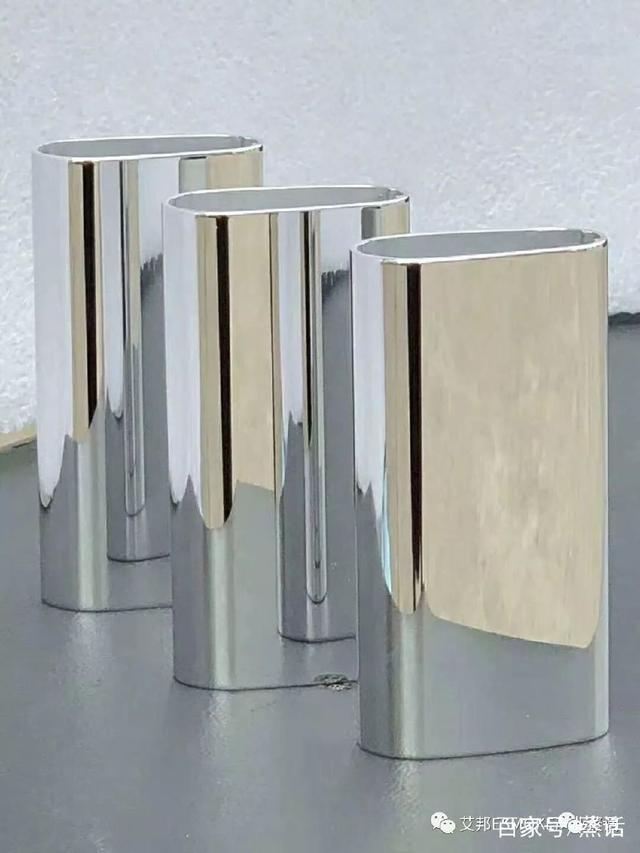

图 铝管抛光



微弧氧化及高亮抛光氧化目前成熟度不高,可选择的供应商少,成本高。从综合成本等考量,未来渐变色阳极氧化更适合应用在小烟烟杆上,做出粉红、天蓝、紫色渐变等更多讨喜女性消费者的外观。



三、3D光学纹理复合板

3D光学纹理复合板式近期流行起来的仿2.5D/3D玻璃方案的装饰技术,这种PMMA/PC复合板材综合了PMMA的硬度及PC的冲击性,表面硬度可以做到3-4H,可以满足电子烟的显示屏镜片或装饰片使用,经过光学镀膜工艺,复合板材可以表现多种动态的光学纹理。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

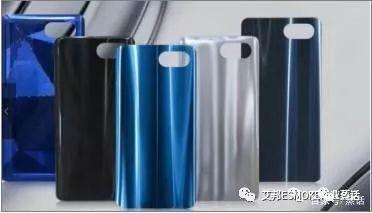

图 复合板3D纹理手机背盖

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

图 电子烟3D光学纹理复合板装饰遐想图



四、双色注塑

双色注塑技术在传统的塑胶外壳手机上曾广泛应用,可以取得防水防尘、增强跌落冲击、营造个性外形等多种效果。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

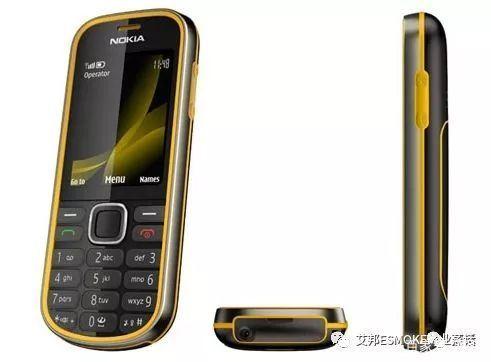

图 诺基亚3720三防手机,外壳应用软硬胶双色注塑技术



电子烟上也可以用双色注塑,可行的应用路线有两种:

1)小烟:增强改性塑料双色,替代铝合金挤出烟杆

这种双色注塑方案的烟杆,第一射是增强改性塑胶(如短玻纤或长玻纤增强PP、PA、PC+ABS等,占主要的产品壁厚),第二色是高流动性纯塑胶如PC、ABS、PC+ABS等,后处理工艺可以烤漆、镀膜,也可以用塑胶本色。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

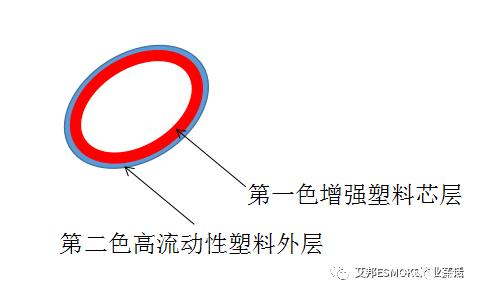

图 双料注塑烟杆剖面示意图



2)大烟:基于三防考量的包胶双色注塑

大烟更多是基于户外/野外使用场景的考虑,出发点在于大烟本身重量较重,在户外/野外使用双色包软胶外壳(如TPU/硅胶)对产品起防护作用。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

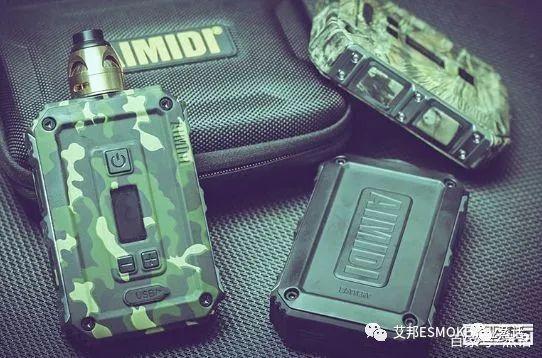

图 AIMIDI TANK T2 三防主机(来源凤凰网)



五、LSR注塑



LSR是液态硅胶注射技术,在手机上多应用于防水卡托、防水防尘接口、防水外壳等,电子烟的USB接口同样可以用LSR做到防水防尘,如果是注塑外壳,可以应用LSR二次注塑工艺,实现整机的防水设计。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

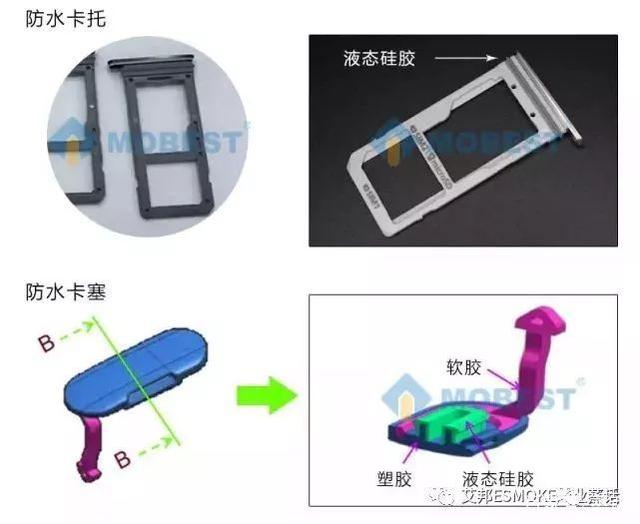

图 手机防水卡托卡塞

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

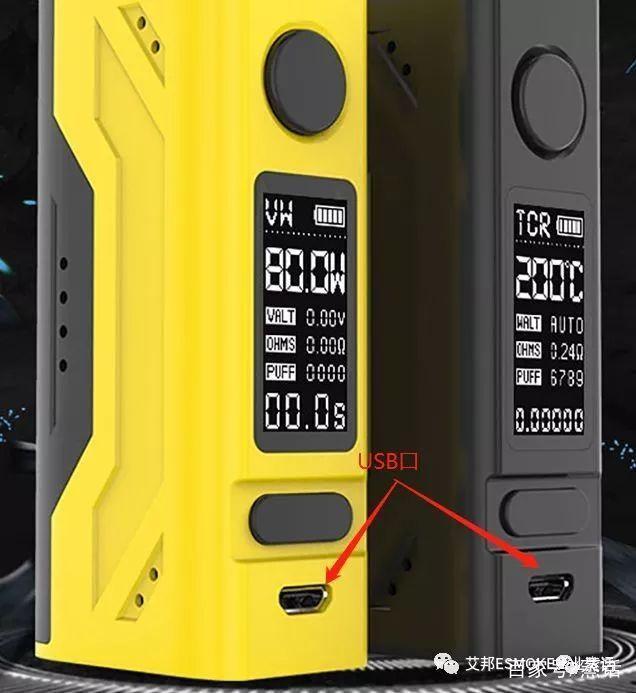

图 易星克莱鹏太空堡垒,USB接口可以应用LSR技术(来源网络)



六、LDS天线



LDS技术多应用在4G手机上实现天线功能,通常的做法是开发天线支架在上面做LDS天线电路,再组装到手机内,依靠弹针接通无线信号。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

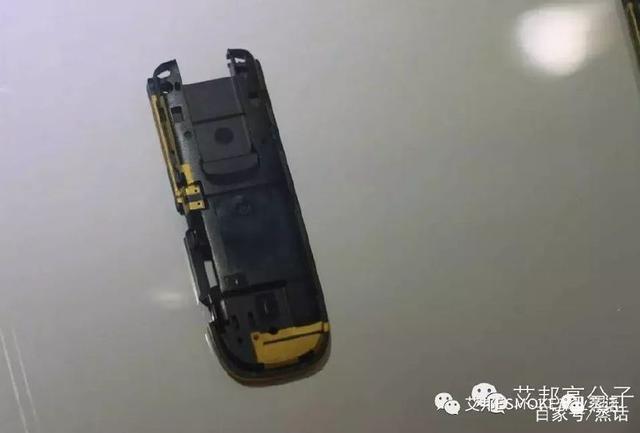

图 LDS技术天线支架

在某些高端电子烟上已附加了通讯功能,LDS技术可以派上用场。



七、MIM注射成型

MIM注射成型在汽车、手机、医疗等领域广泛使用,目前手机上主要应用于卡托、摄像头支架等。在电子烟上,MIM零件可以应用在雾化器底座、底托等位置。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

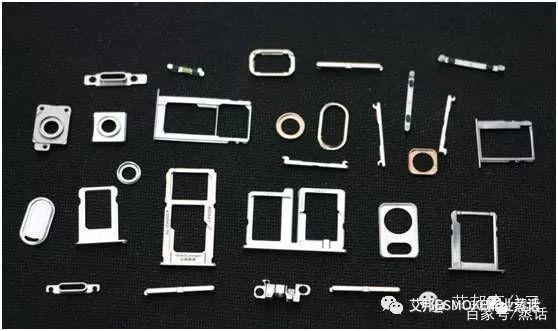

图 手机中的小零件,都可用MIM成型

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

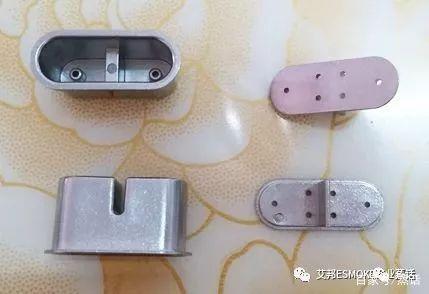

图 MIM电子烟零件(天悦粉末冶金)



八、IMD/IML/IMT成型



IMD是传统的塑胶模内装饰技术,业内知名的IMD企业也曾获得电子烟知名企业麦克韦尔的优秀供应商奖。

手机供应链加速进军电子烟,多种新工艺助力电子烟升级

图 IML外壳电子烟



IMT是IML技术的演进版本,由于IMT去除了IML外层膜片,外观效果更通透明亮,最大限度的模仿了玻璃外观,在手机行业是一项很有发展潜力的应用技术。电子烟行业可以从传统的IML技术,逐步过渡到IMT技术,小编了解到麦克韦尔、合元、康尔、卓尔悦等电子烟厂家都在这方面有资源布局及技术储备。

电子烟属于消费类电子产品,麻雀虽小,五脏俱全,材料(塑料、金属、陶瓷)、工艺、表面处理、供应链,越来越多的产业链将会更快的加速电子烟行业的发展和规范!
